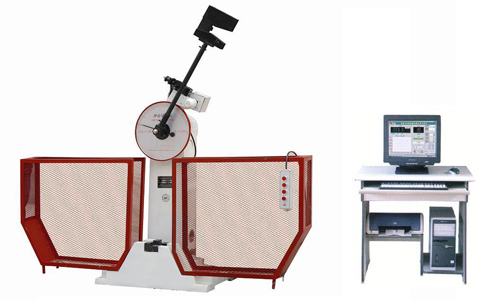

metalurji ve makine üretim birimleri vazgeçilmez bir test aracı olma, canlı yük altında metal malzemelerin darbe dayanımı performansını test etmek için kullanılan ve aynı zamanda yeni malzemeler araştırma kurumları araştırma için gerekli bir test aracıdır.
Teknik özellikleri:
1. Tek sütun yapısı ile konsol tipi sarkaç asılı modu; sarkaç vücut U-şekilli;
2. Kesici etkisi yüklü ve sabit ve vida ile rahat ve kolay değiştirilecek;
3. Örnek sadece kirişlerin ile desteklenen;
4. Güvenlik görevlisi pin, güvenlik görevlisi net ile sağlanan bir ilke makine üzerinde düzenlenmiş;
5. Test makinesi, yarı-otomatik bir şekilde kontrol, elektrik kontrolü için gerçekleştirilen sarkaç yükselen, sarkaç, asılı etkileyen ve sarkaç yerleştirerek enerji numune etkilenen sonra kalan kırık otomatik olarak bir sonraki test için sarkaç çıkabilir; böylece test makinesi ardışık etki testleri veya metalurji ve makine imalat sektörlerinde büyük miktarda etkisi testleri ile ilgili yapmak laboratuarlarında kullanılmak üzere uygundur.
Sarkaç Darbe Test Makinası uluslararası GB/T3803-2002 Test uygun olarak test makinesi ve metal malzemeler için darbe testi uluslararası GB/T229-2007 Metal Charpy Çentik Darbe Test Yöntemi göre yapılır.
Miikrobilgisayar ekran tipi darbe test makinesi mikrobilgisayar kontrolü, elektrikli sarkaç, darbe yükselen sonuçları, ölçülen mikro bilgisayarlar tarafından hesaplanan ve dijital olarak görüntülenir ve çıktısı alınabilir, yüksek çalışma verimliliği ve yüksek test doğruluğu önemli bir etki emilen enerji, darbe elastikiyet, sarkaç yükselen açısı ve ortalama değertestleri hesaplanabilir ve dijital görüntülenir. Test verileri ve zaman testlerin ortalama değer çıktısı alınabilir.
|
Teknik Bilgiler
|
|
Sarkacın maksimum darbe enerjisi :
|
150 /300 Joule 250/500 Joule ,500/800 Joule
|
|
Sarkaç Düşme Açısı :
|
150 derece
|
|
Sarkaç etkili ağırlığı :
|
20,59 Kg/20,02 Kg
|
|
Skaladaki min.ölçüm değeri
|
0,1 Joule
|
|
Sarkaç vuruş hızı
|
5.2 m/sn ,5,4 m/s, 5,9 m/s
|
|
Tesbit edilen enerjinin kabul edilen toplam sürtünme kaybı
|
0,5 % potansiyel enerji |
|
Sarkacın dönme ekseninden numunenin merkezine olan yükseklik
|
750 - 800 mm |
|
Numune merkezinden fiziksel çarpma merkezine olan yükseklik
|
±8,00 mm
|
| Örsler arasındaki mesafe |
40 mm + 0,2 mm |
|
Test Parça Örsleri açısı
|
78 - 80 derece
|
|
Örslerin meyil açısı
|
00
|
|
Örslerin radyüsleri
|
1,5 mm - 2,5 mm
|
| Çekiç maksimum en |
18 mm |
|
Çekiç kenar açısı
|
30 derece
|
|
Numune Ebatları
|
Uzunluk 55 mm ± 0,6 mm, En:10 mm ± 0,11,Yükseklik 10 mm 0,11 mm
|
| Makine Ebatları |
2, 1 m x 0,6m x 1.34m |
|
Ağırlık :
|
450 kg /650 kg /2300 kg
|
|
Cihaz ile beraber verilenler :
|
Charpy Test Çekic 1 Adet
|
| |
Izod Test Çekici 1 Adet |
| |
Izod numunesi ve Charpy için ayar aparatı 1 Adet |
| |
Çekiç için bağlama parçası |
| |
Allen anahtar 4 , 6 , 8 mm |
| |
Bilgisayar sistemi |
| |
Düz anahtar 10/11 mm |
|
Kalibrasyon sertifikası :
|
İsteğe göre Akredite kurumdan verilebilinir
|
| |
|
|
